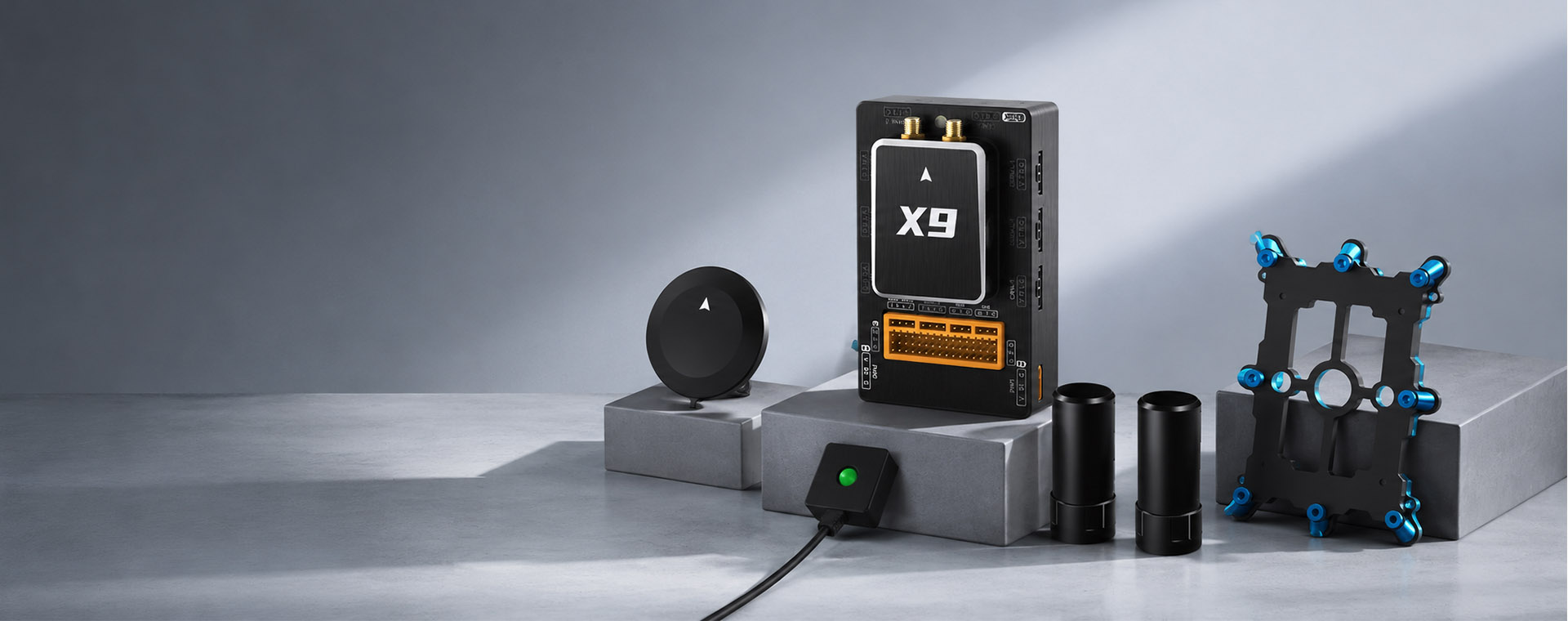

ไฮไลท์สำคัญของ ZAi‑FCX9 ตัวควบคุมการบินมัลติโรเตอร์

มอบความน่าเชื่อถือที่ไร้ข้อกังขาด้วยมัลติโรเตอร์สำหรับยกของหนัก

รองรับอินพุตไฟฟ้ากระแสตรงแรงสูง 20-130V

เครื่องสำรองไฟฟ้า (UPS) ในตัวช่วยให้สามารถทำงานต่อเนื่องในกรณีฉุกเฉินได้นาน 30 นาที

อัลกอริทึมควบคุมขั้นสูงรักษาเสถียรภาพการนำทางที่ทนทานต่อสนามแม่เหล็ก

ระบบสำรองการบินอัจฉริยะชดเชยความล้มเหลวของมอเตอร์เดี่ยวที่เกิดขึ้นอย่างกะทันหันได้ทันที

ปฏิบัติการบินยกของหนักที่ปลอดภัย_copy20260710140354





การเลือก ZAi-FC9 หมายถึงการเสริมความพร้อมในการปฏิบัติงานที่เหนือชั้นให้กับกองยานขนส่งหนักของคุณ ด้วยการผสานบัสจ่ายไฟตรง 20–130V ระบบสำรองไฟ UPS อัตโนมัติ 30 นาที และระบบนำทางที่ทนต่อสัญญาณรบกวนแม่เหล็ก อุปกรณ์นี้จะช่วยลดความเสี่ยงจากความล้มเหลวร้ายแรงได้อย่างมีประสิทธิภาพ นี่คือระบบขับเคลื่อนอัตโนมัติที่สมบูรณ์แบบสำหรับองค์กรที่ต้องการความปลอดภัยไร้ที่ติและประสิทธิภาพการขนส่งที่คาดการณ์ได้

การปฏิบัติการบินยกของหนักอย่างปลอดภัย

การเลือก ZAi-FCX9 หมายถึงการเสริมความแข็งแกร่งในการปฏิบัติงานให้กับกองเรือยกของหนักของคุณอย่างไม่มีใครเทียบได้ ด้วยการผสานรวมบัสไฟฟ้ากระแสตรง 20–130V, ระบบสำรองไฟฟ้า UPS อัตโนมัติ 30 นาที และระบบนำทางที่ทนต่อสนามแม่เหล็ก ทำให้มันสามารถขจัดความเสี่ยงจากความล้มเหลวร้ายแรงได้อย่างมีประสิทธิภาพ มันเป็นตัวเลือกออโตไพลอตที่สมบูรณ์แบบสำหรับองค์กรที่ต้องการความปลอดภัยที่ไม่ยอมลดหย่อนและประสิทธิภาพการขนส่งที่คาดเดาได้

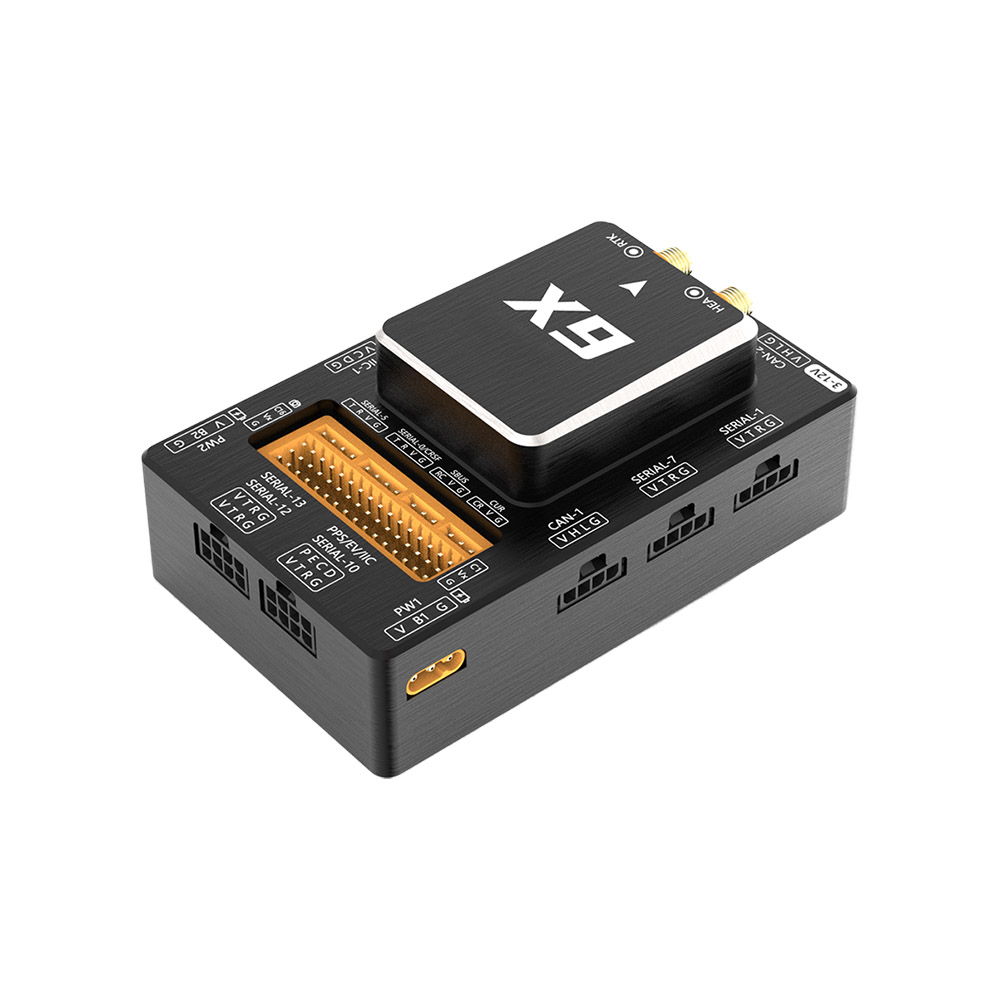

ข้อดีสำคัญของ ZAi-FCX9 Heavy Duty Multirotor Flight Controller

การบูรณาการบัสแรงดันสูงโดยตรง

ลดความเสี่ยงจากตัวควบคุมภายนอกที่มักมีปัญหา โดยการลดแรงดันไฟฟ้าจากแบตเตอรี่หลัก 20–130V ภายใน เพื่อจ่ายไฟให้กับทั้งโลจิกและอุปกรณ์ต่อพ่วงอย่างปลอดภัย.

บัฟเฟอร์การดับลอจิก 30 นาที

ยูพีเอสอุตสาหกรรมที่ติดตั้งบนเครื่องบินจะรักษาการทำงานของระบบเทเลเมทรี เซ็นเซอร์ และการคำนวณไว้เป็นเวลาครึ่งชั่วโมง หากแบตเตอรี่หลักของเครื่องบินถูกตัดการเชื่อมต่อ.

ความต่อเนื่องของภารกิจที่ทนทานต่อสนามแม่เหล็ก

ลูป ADRC ขั้นสูงและอัลกอริทึมป้องกันการแกว่งรักษาวิถีการบินที่แม่นยำและความสามารถในการกลับอัตโนมัติในระหว่างที่เข็มทิศหรือเสาอากาศขาดการติดต่ออย่างรุนแรง.

การปรับสมดุลมอเตอร์แกนเดียวแบบแอคทีฟ

อัลกอริธึมการกระจายแรงขับอัจฉริยะชดเชยการสูญเสียมอเตอร์ทันที บังคับให้ควอดคอปเตอร์ลงจอดฉุกเฉิน และช่วยให้เฮกซาคอปเตอร์กลับมาอย่างปลอดภัย

การแยกรางกระแสสูงที่ตั้งโปรแกรมได้

มีพอร์ต PWM 16 พอร์ตและพอร์ต CAN 3 พอร์ต พร้อมรางจ่ายไฟที่ปรับแรงดันได้ผ่านซอฟต์แวร์ 3-12V โดยจ่ายไฟสูงสุด 5A ต่อสาย.

ข้อกำหนดของ ZAi-FCX9 ตัวควบคุมการบินแบบมัลติโรเตอร์สำหรับงานหนัก

1. พารามิเตอร์ตำแหน่งและ IMU
รายการพารามิเตอร์	รายละเอียดข้อมูลจำเพาะ	หมายเหตุ
ชื่อรุ่น	ZAi-FCX9	แทนที่การกำหนดรหัสรุ่น X9 เดิม
วิธีการระบุตำแหน่ง	การระบุตำแหน่ง GNSS ความแม่นยำสูง	มีฟังก์ชันบอกทิศทาง
ความแม่นยำในการระบุตำแหน่ง	RTK: 0.01 - 0.02 ม. \| แบบไม่ใช้ RTK: 0.3 - 0.4 ม.	รองรับเสาอากาศคู่
เซ็นเซอร์ IMU บนบอร์ด	BMI088 + ICM40609	IMU เกรดอุตสาหกรรมประสิทธิภาพสูง
เข็มทิศและบารอมิเตอร์	QMC5883L (เข็มทิศ), SPL06 (บารอมิเตอร์)	การตรวจจับทิศทางและระดับความสูงในตัว

2. สเปคอิเล็กทรอนิกส์และพลังงาน
รายการพารามิเตอร์	รายละเอียดข้อมูลจำเพาะ	คุณสมบัติ
ช่วงแรงดันไฟฟ้าที่จ่าย	20 - 130V	รองรับอินพุตไฟตรงแรงดันสูง
การตรวจจับแรงดันไฟฟ้า	2 ช่องสัญญาณ	การตรวจสอบความซ้ำซ้อนของแหล่งจ่ายไฟคู่
การตรวจจับกระแสไฟฟ้า	1 ช่องสัญญาณ	การติดตามสถานะโหลดแบบเรียลไทม์
ที่จัดเก็บข้อมูลบนบอร์ด (การ์ด SD)	32GB	บันทึกข้อมูลการบินความจุสูง
UPS ในตัว	ในตัว ทำงานได้นานถึง 30 นาทีหลังจากไฟฟ้าหลักขัดข้อง	รับประกันการทำงานของระบบอย่างปลอดภัยและการลงจอดฉุกเฉิน
การป้องกันพอร์ต	การป้องกันแรงดันเกินและกระแสเกินทุกพอร์ต	การลดความเสี่ยงของความล้มเหลวของฮาร์ดแวร์

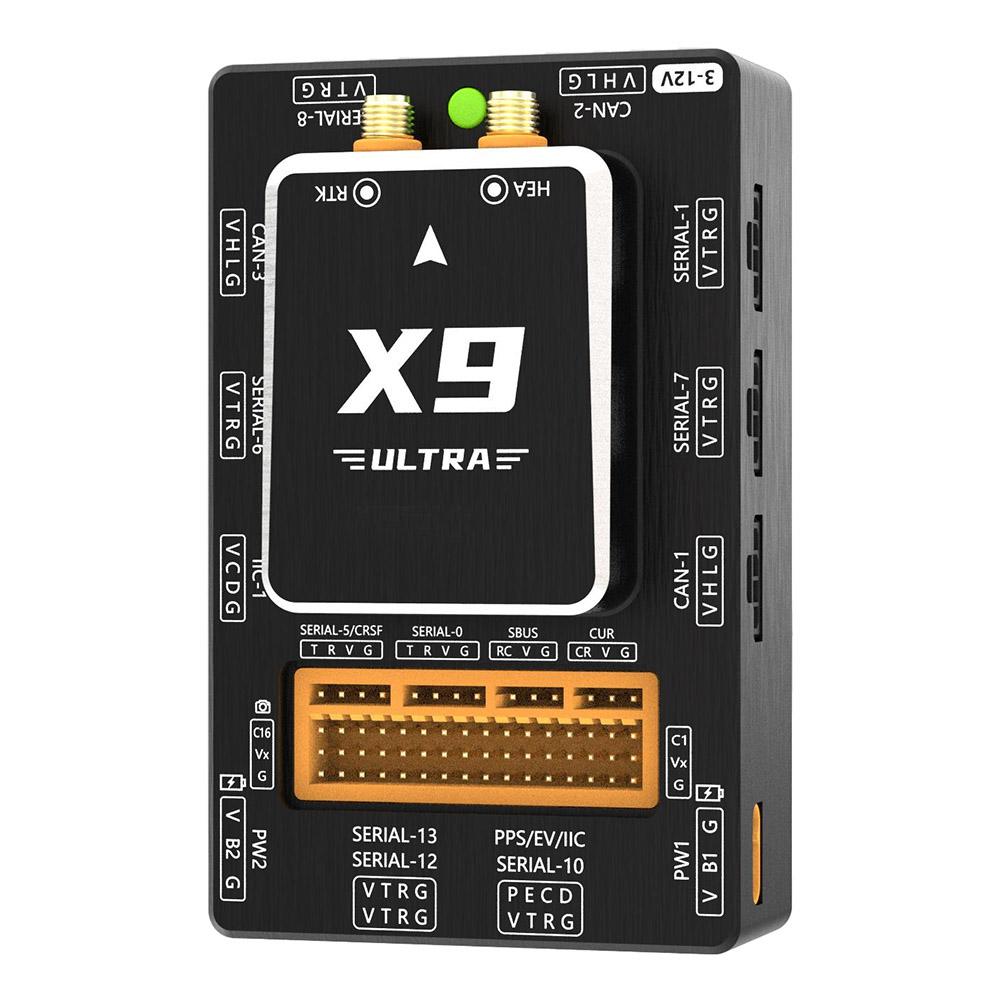

3. อินเทอร์เฟซและพอร์ตอุปกรณ์ต่อพ่วง
ประเภทพอร์ต	ช่องสัญญาณที่ใช้ได้	ข้อมูลจำเพาะทางเทคนิค
พอร์ต PWM	16 ช่องสัญญาณ	แหล่งจ่ายไฟแรงดันปรับได้ 3-12V, เอาต์พุต 5A
พอร์ตอนุกรม UART	10 ช่องสัญญาณ	การเชื่อมต่อเทเลเมทรีและตัวรับส่งสัญญาณความเร็วสูงหลายโปรโตคอล
พอร์ตบัส CAN	3 ช่องสัญญาณ	1 ช่องสัญญาณรองรับแหล่งจ่ายไฟปรับได้ 3-12V, เอาต์พุต 5A
พอร์ต IIC (I2C)	2 ช่องสัญญาณ	บัสเซ็นเซอร์ขยายภายนอกเฉพาะ

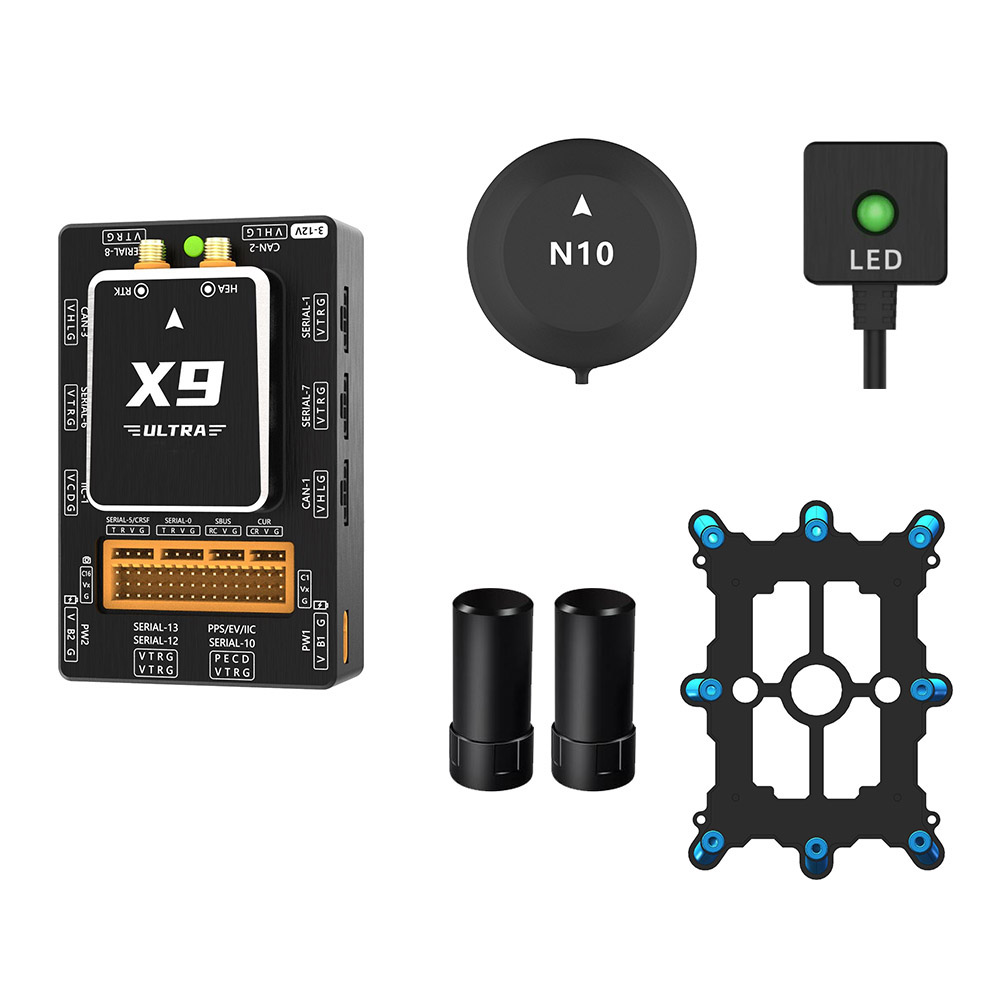

4. ข้อมูลทางกลและสภาพแวดล้อม
ชื่อส่วนประกอบ	ขนาด (มิติ)	น้ำหนัก

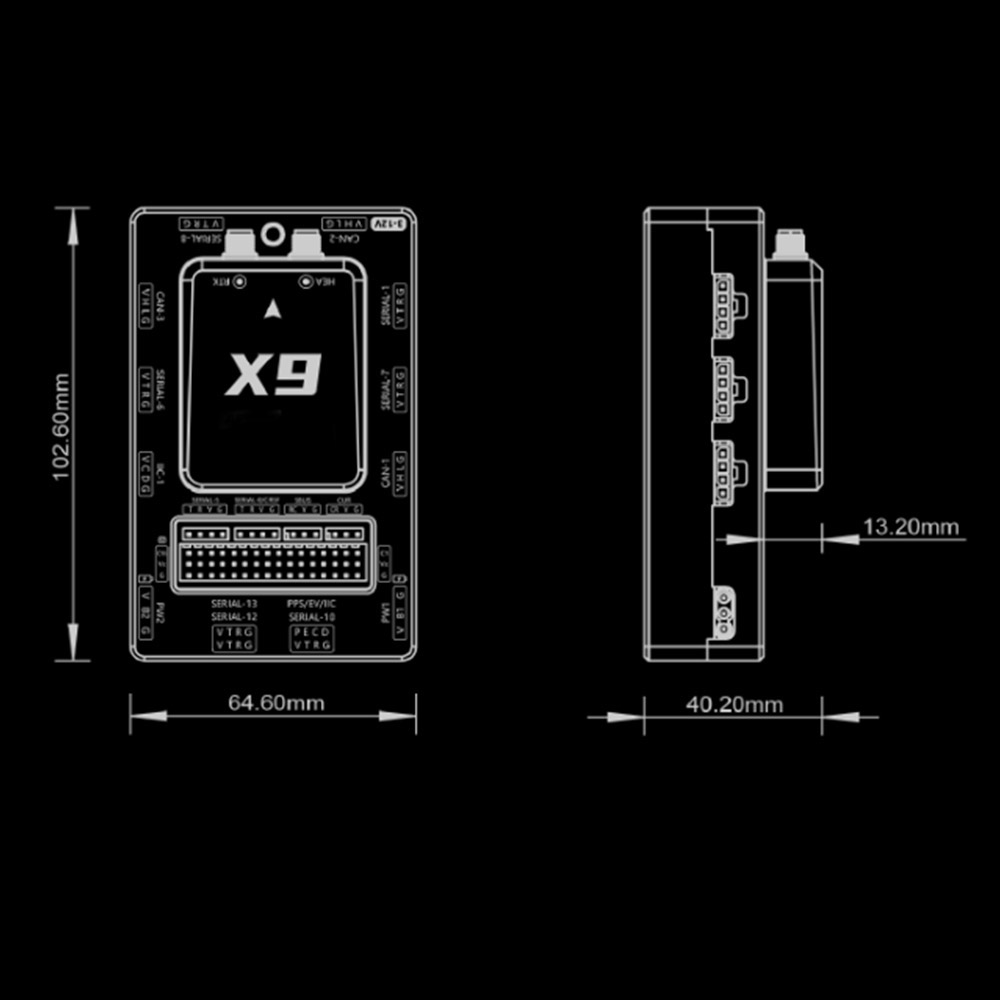

กล่องตัวควบคุมหลัก	102 × 65 × (27+13) มม.	230 กรัม
โมดูล LED	20 × 20 × 10 มม.	32 g
โมดูล GNSS	φ62 × 16 มม.	50 g
โมดูล RTK	φ25 × 57 มม.	16 g
แผ่นกันสั่นสะเทือน	134 × 96 × 10 มม.	38 g
อุณหภูมิในการทำงาน	-40°C ถึง +85°C	ความทนทานระดับอุตสาหกรรม
ระดับการป้องกัน / วัสดุหุ้ม	-40°C ถึง +85°C	หุ้มด้วยอลูมิเนียมอัลลอยด์เกรดอากาศยาน

การให้คำปรึกษาทางเทคนิคและข้อกำหนดของโครงการ

แชร์ข้อมูลจำเพาะของภารกิจของคุณ เช่น ความสามารถในการบรรทุกน้ำหนัก ความต้องการด้านระยะเวลาปฏิบัติการ หรือข้อจำกัดด้านสภาพแวดล้อม ทีมวิศวกรของเราจะตรวจสอบข้อมูลของคุณและจัดทำการกำหนดค่า UAV ที่เหมาะสมที่สุดสำหรับขั้นตอนการทำงานในอุตสาหกรรมของคุณ
