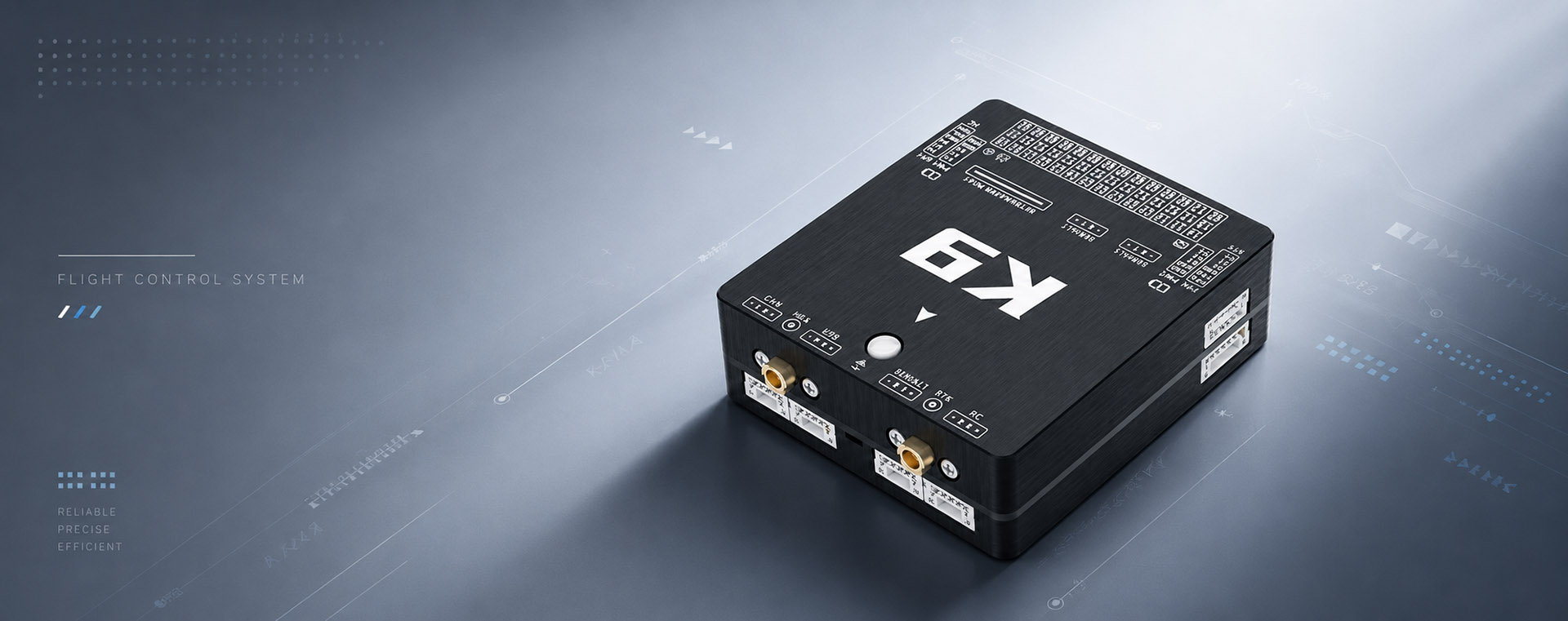

ZAi-FCK9 ตัวควบคุมการบินโดรนอัตโนมัติ

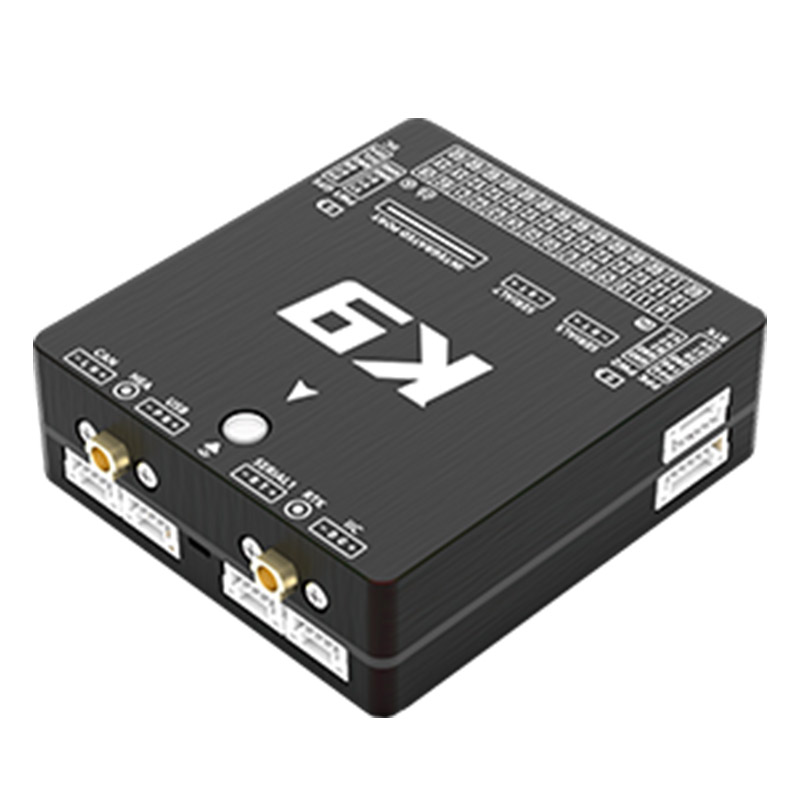

ไฮไลท์สำคัญของ ZAi‑FCK9 ตัวควบคุมการบินอัตโนมัติ

ไฮไลท์สำคัญของ ZAi‑FCK9 ตัวควบคุมการบินอัตโนมัติ
ส่งมอบการควบคุมการบินที่เสถียรและแม่นยำสูงสำหรับการปฏิบัติการ UAV ระดับมืออาชีพ
รองรับการวางแผนภารกิจอัจฉริยะและการจัดการเที่ยวบินแบบเรียลไทม์
ให้การสื่อสารที่เชื่อถือได้และมีความหน่วงต่ำสำหรับการควบคุมและสั่งการที่ตอบสนองรวดเร็ว
รับประกันประสิทธิภาพที่ไว้วางใจได้ในสภาพแวดล้อมที่ซับซ้อนและสำคัญต่อภารกิจ
เสนอการปรับแต่งที่ยืดหยุ่นเพื่อตอบสนองความต้องการการใช้งานที่หลากหลายในอุตสาหกรรม
ช่วยให้การผสานรวมกับแพลตฟอร์ม UAV และเพย์โหลดต่างๆ เป็นไปอย่างราบรื่น

เสริมศักยภาพการปฏิบัติการ UAV ของคุณด้วยโซลูชันควบคุมการบินขั้นสูง

ระบบควบคุมการบินอัตโนมัติ ZAi-FCK9 เป็นระบบควบคุมการบินสำหรับ UAV ขั้นสูงที่ออกแบบมาเพื่อให้ประสิทธิภาพการบินที่มั่นคง แม่นยำ และเชื่อถือได้ ด้วยระบบนำทางอัจฉริยะ การเชื่อมต่ออินเทอร์เฟซหลายรูปแบบ และความสามารถในการบูรณาการที่ยืดหยุ่น ทำให้สามารถทำงานร่วมกับแพลตฟอร์ม UAV ต่างๆ ได้อย่างราบรื่น และรองรับการใช้งานที่มีความต้องการสูง เช่น การตรวจสอบทางอุตสาหกรรม การทำแผนที่ ความปลอดภัยสาธารณะ การตอบสนองต่อเหตุฉุกเฉิน และภารกิจด้านการป้องกันประเทศ

ตัวควบคุมการบินโดรน
ตัวควบคุมการบิน

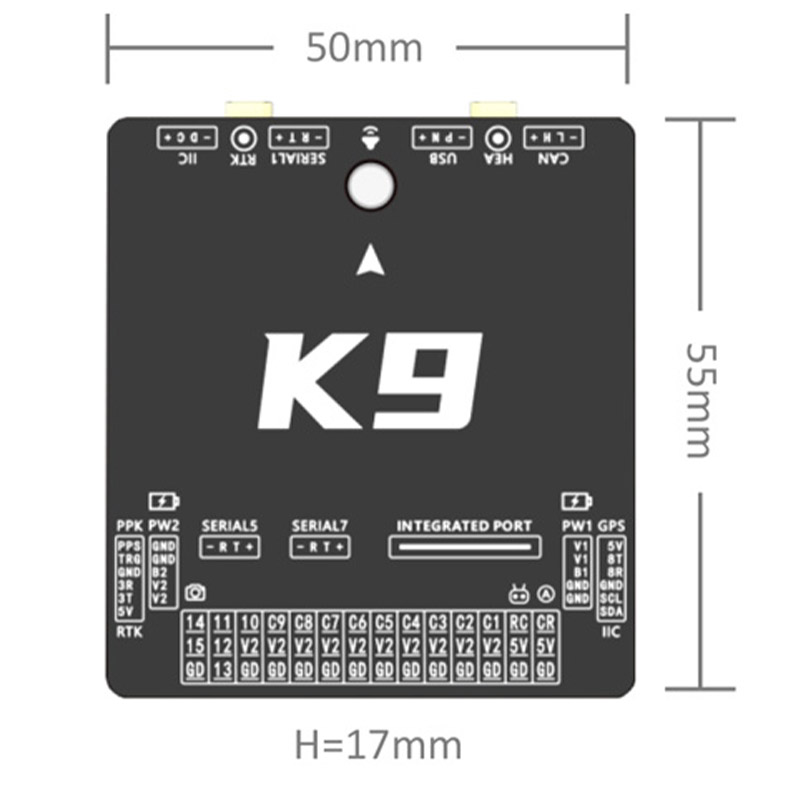

ตัวควบคุมการบินอัตโนมัติ

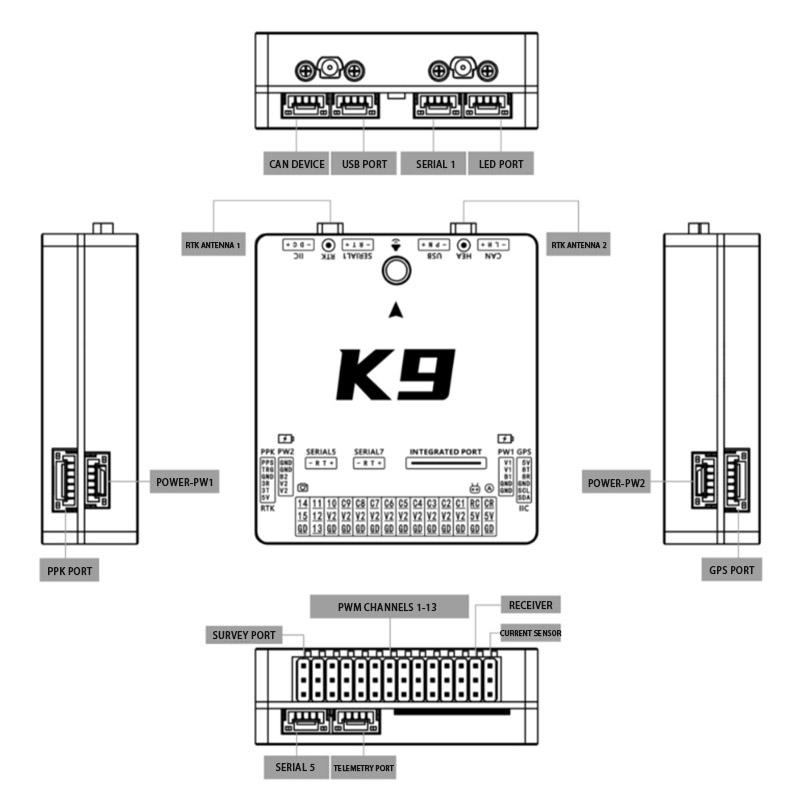

แผนผังชุดควบคุมการบิน K9

ประโยชน์หลักของ ZAi-FCK9 ระบบนำทางอัตโนมัติสำหรับมัลติโรเตอร์

สมรรถนะที่สำคัญต่อภารกิจ
สมรรถนะที่สำคัญต่อภารกิจ

มอบการทำงานที่เชื่อถือได้สำหรับการบินระยะยาวและการใช้งาน UAV ระดับมืออาชีพ

ระบบควบคุมการบินสมรรถนะสูง
ระบบควบคุมการบินสมรรถนะสูง

ให้การควบคุมทัศนคติที่แม่นยำและประสิทธิภาพการบินที่เสถียรสำหรับภารกิจ UAV แบบมัลติโรเตอร์ที่มีความต้องการสูง

ความเสถียรในการบินที่เหนือกว่า
ความเสถียรในการบินที่เหนือกว่า

รักษาการทำงานที่ราบรื่นและเชื่อถือได้แม้ในสภาพแวดล้อมที่ซับซ้อนและสภาวะการบินที่ท้าทาย

ระบบนำทางขั้นสูง
ระบบนำทางขั้นสูง

ช่วยให้การระบุตำแหน่งแม่นยำ มีความสามารถในการบินอัตโนมัติ และเพิ่มประสิทธิภาพในการปฏิบัติภารกิจ

การบูรณาการแพลตฟอร์มที่ยืดหยุ่น
การบูรณาการแพลตฟอร์มที่ยืดหยุ่น

รองรับสถาปัตยกรรม UAV ที่หลากหลาย ระบบน้ำหนักบรรทุก และการประยุกต์ใช้งานในอุตสาหกรรมที่ปรับแต่งตามความต้องการ

การสื่อสารข้อมูลที่เชื่อถือได้
การสื่อสารข้อมูลที่เชื่อถือได้

รับประกันการเชื่อมต่อที่รวดเร็ว เสถียร และมีระยะเวลาหน่วงต่ำระหว่างระบบบนเครื่องและผู้ปฏิบัติงานภาคพื้นดิน

ข้อมูลจำเพาะของ ZAi-FCK9 ตัวควบคุมการบินแบบอัตโนมัติสำหรับอากาศยานหลายใบพัด

พารามิเตอร์ ข้อมูลจำเพาะ / รายละเอียด
รุ่น ZAi-FCK9
ประเภทอากาศยานที่รองรับ ควอดคอปเตอร์, เฮกซะคอปเตอร์, ออคโตคอปเตอร์, ปีกตรึง, VTOL, เฮลิคอปเตอร์, โรเวอร์
หน่วยประมวลผลหลัก ARM Cortex-M7 32 บิตประสิทธิภาพสูง (480 MHz)
หน่วยประมวลผลร่วม หน่วยประมวลผลร่วม ARM Cortex-M4 32 บิต
ที่เก็บข้อมูลภายใน ช่องใส่การ์ด MicroSD (TF) สำหรับบันทึกข้อมูลการบินความเร็วสูง
IMU ระบบ IMU สำรองสามชั้น (มาตรอุตสาหกรรม Accelerometer และ Gyroscope)
บารอมิเตอร์ บารอมิเตอร์ดิจิทัลความแม่นยำสูง
ระบบลดแรงสั่นสะเทือนภายใน ระบบดูดซับแรงกระแทกฮาร์ดแวร์ในตัว
ช่องสัญญาณ PWM เอาต์พุต PWM/เซอร์โวหลักสูงสุด 12 ช่อง
พอร์ตอนุกรม / UART พอร์ต UART 5 พอร์ต (สำหรับเทเลเมทรี, GPS, OSD, คอมพิวเตอร์คู่หู ฯลฯ)
บัส CAN อินเทอร์เฟซ CAN 2 ช่อง (รองรับโปรโตคอล DroneCAN / UAVCAN)
การรองรับตัวรับสัญญาณ RC SBUS, PPM, CRSF / ELRS, DSMX, IBUS
พอร์ต I2C พอร์ต I2C 1 พอร์ต
อินเทอร์เฟซ USB USB Type-C
แรงดันไฟฟ้าที่ใช้ 4.8V – 5.4V DC (อินพุตตัวควบคุมการบิน)
อินพุตโมดูลพลังงาน 2S – 12S LiPo (ผ่านโมดูล PMU)
การใช้พลังงาน < 3 W
วัสดุตัวเครื่อง เคสอลูมิเนียมอัลลอยด์ CNC
ขนาด 50 mm × 40 mm × 16 mm
น้ำหนัก ~52 กรัม
อุณหภูมิการทำงาน -20°C to +85°C

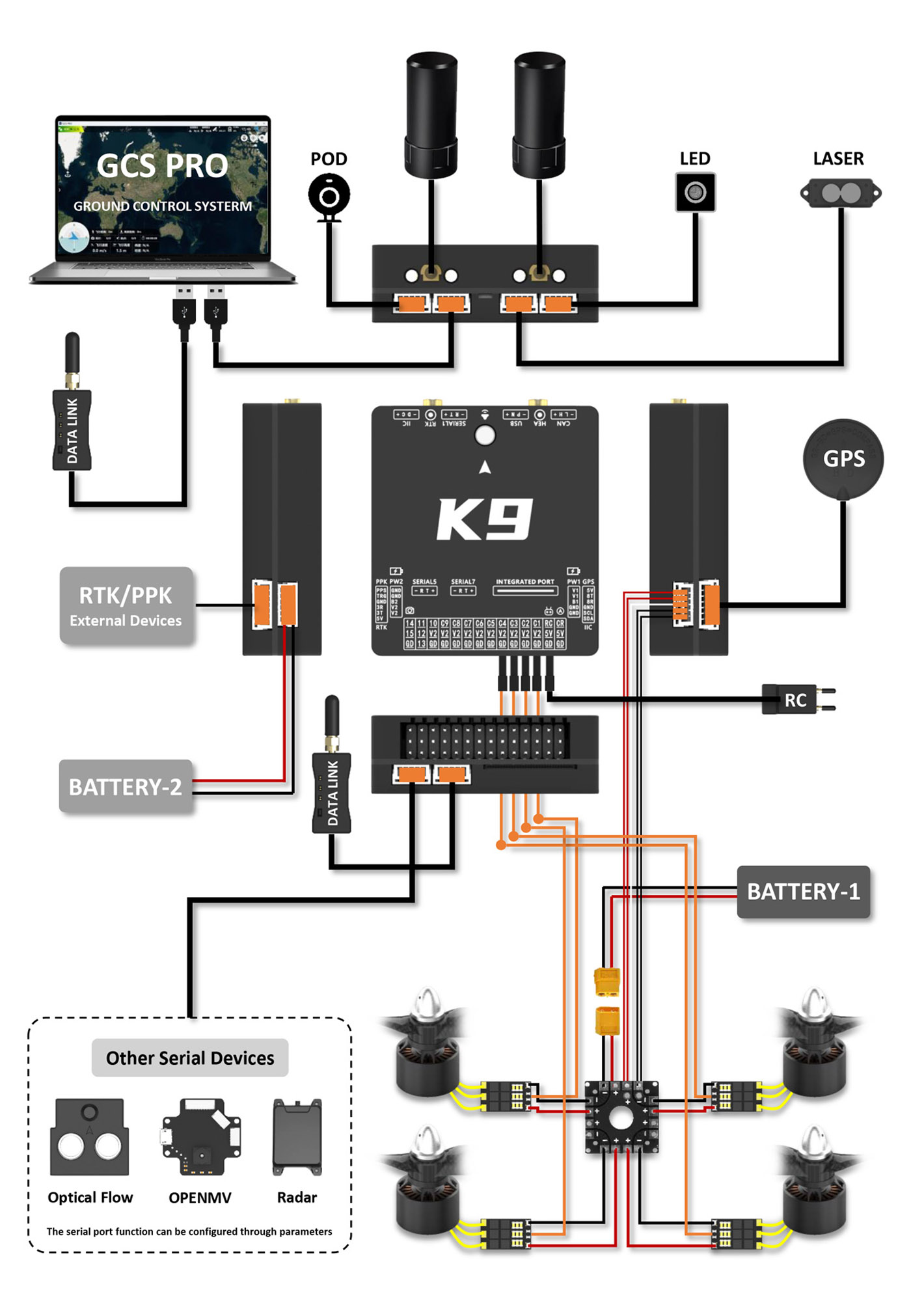

แผนภาพการเดินสายของ ZAi-FCK9 ตัวควบคุมการบินสำหรับโดรนอุตสาหกรรม

wiring diagram of zai-fck9 flight controller.jpg

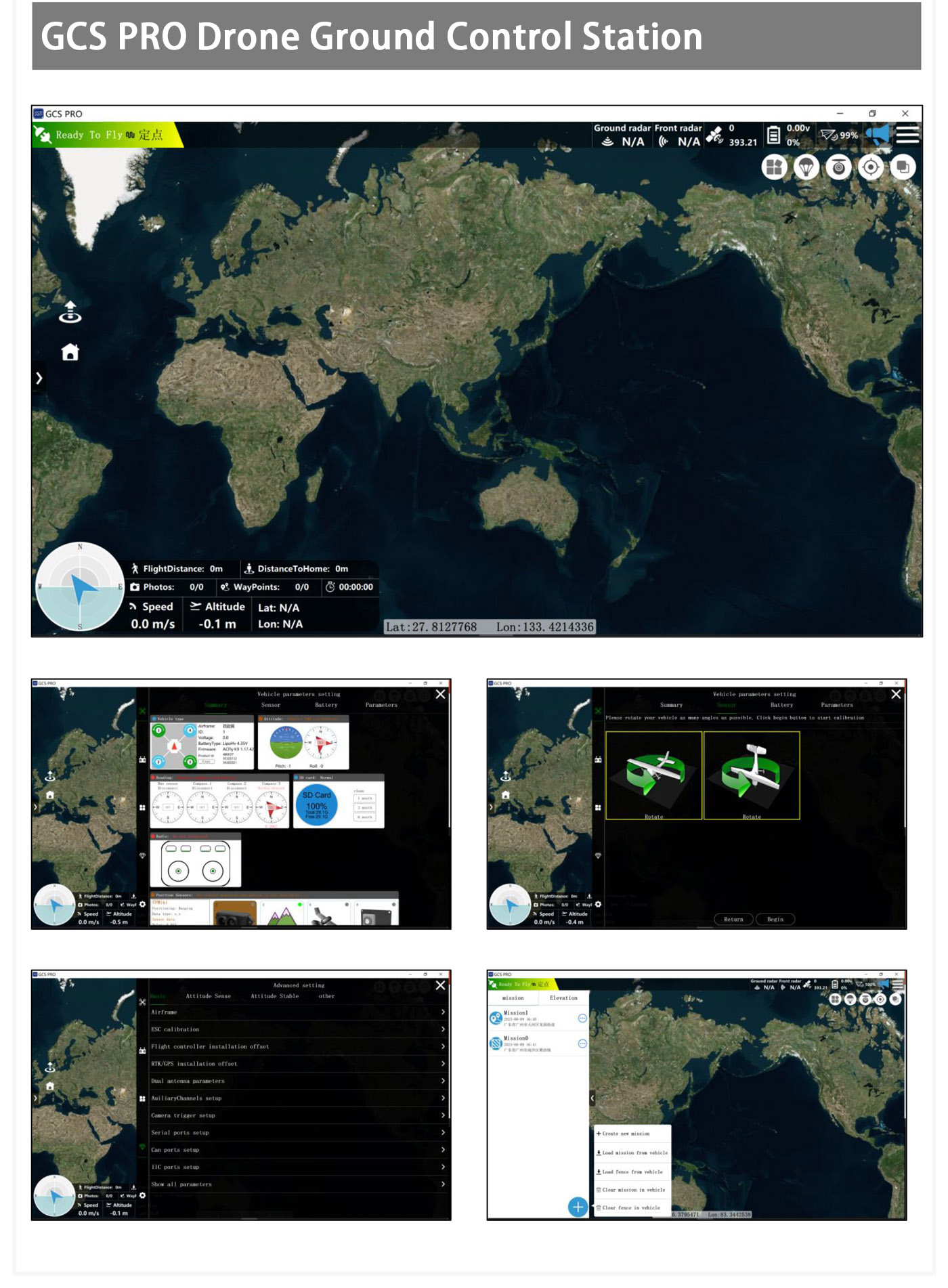

ZAi-FCK9 ตัวควบคุมการบินสำหรับมอเตอร์หลายตัว

zai-fck9 gcs pro drone ground control station.jpg


การให้คำปรึกษาทางเทคนิคและข้อกำหนดของโครงการ

แชร์ข้อมูลจำเพาะของภารกิจของคุณ เช่น ความสามารถในการบรรทุกน้ำหนัก ความต้องการด้านระยะเวลาปฏิบัติการ หรือข้อจำกัดด้านสภาพแวดล้อม ทีมวิศวกรของเราจะตรวจสอบข้อมูลของคุณและจัดทำการกำหนดค่า UAV ที่เหมาะสมที่สุดสำหรับขั้นตอนการทำงานในอุตสาหกรรมของคุณ
